衡阳三相标准功率源直流输出设置在主菜单中，按“1”键进入“源操作”子菜单界面，在“源操作”子菜单界面中按“2”则显示如图7。在这里，可根据需要对直流输出进行设置。图的上部显示装置直流电压、电流的档位、实际输出值、百分比幅度值；图的中部显示当前设置的对象；图的下部是提示使用各数字键在当前界面中对应的功能。通过屏幕下方和右边的按键根据提示设置直流电压或直流电流的档位、输出值。注：装置的直流电压和直流电流不能同时输出。直流电压75mV档的输出接线端在后板上。装置的直流电流输出低端不能通过外接表与装置的交流电压、直流电压输出低端共地。5. 3. 2. 1电压档位切换在图7所示界面按“7（档位切换）”键后 进入“档位设置”界面（如图8），可通过按数字键在“电压档位”栏中输入所需切换的电压档位值，确定后按“OK”键进行档位切换。也可直接按屏幕下方的装置固定电压档位键，完成档位切换后自动回到图7界面。类似地可进行电流“档位切换”。

衡阳三相标准功率源 谐波设置操作谐波设置与其它设置不同，说明如下：在图4所示界面里，按屏幕下边六个按键中的“谐波”键，显示如图5。此时可通过“”或“”键在2次谐波栏的“电压幅度”、“电压角度”、“电流幅度”、“电流角度”间移动光标，按数字键输入所需设置值，再按“OK”完成设置（不按“OK”设置无效，保持原值）。若要设置其它次数谐波，可通过“”或“”键，把所需设置谐波移到前排（有光标指示），再按上述操作即可。（注：如果同时加入多次谐波，总幅度不要超过40％。）5. 3. 1. 2送数操作在任意“交流XX输出设置”界面中，按屏幕下方的“送数”键，显示如图6，同时屏幕下方的“送数”键变为“步进”键。若要从“送数状态”返回到“步进状态”，只需按一下屏幕下方的“步进”键即可。在“手动送数”框里输入所需数值（含小数点），再按相应“电压”，或“电流”，或“因数”，或“频率”，或“角度”键，即一步到位地输出所设定相别的上述各量。其中：⑴ 对于电压、电流在“手动送数”框里是以电压、电流当前档位的百分比输入方式还是以实际值输入方式，由“系统设置”中“装置选项设置”内的设置决定。输　 　出　 　检 　　测对于电压、电流以实际值输入方式送数时，在“手动送数”框输入实际值后，再按“电压”、“电流”键，装置根据所送的实际值，自动将档位设置为该实际值电压、电流档位，并一步到位输出相应电压、电流值，故在“实际值输入方式”状态下对电压、电流送数时需谨慎，小心以免因误输入所需实际值，按“电压”、“电流”键后，会造成被接表的过压、过流损坏。⑶ 对于电压、电流以百分比输入方式送数时，在“手动送数”框输入百分比值后，再按“电压”、“电流”键，则装置自动升起当前电压、电流档位的相应百分比幅度。⑷ 而因数、角度、频率始终以“实际值输入方式”输入。

<衡阳>天正华意电气设备有限公司 SF6密度继电器测试仪2023已更新(今日/立项)

衡阳三相标准功率源 交流仪表半自动检测在仪表校验子菜单（图8）中按“1”后，显示如图9。图的上半部分用于输入被检仪表的额定值、上限值（上限值是指超过额定值的校验点。不校或没有上限值这一校验点时，该栏全输“0”）、一次值（没有变比时，该栏全输“0”）、二次值、计量单位、等级和均匀校验点数。下半部分用于选择被检仪表的表类(分为指示和数显两种)和表型。进入校验界面光标默认在表型选择位置，按“1～5”键选择所校仪表的表型(分为交流电压、交流电流、直流电压、直流电流和频率表)，在表型选择位置左方显示的“～U”表示当前被校仪表类型为交流电压表。再按“▲”、“▼”键移动光标至上半部分输入各种信息，按“?”键选择被校仪表单位（注意：若输入额定值小于、等于4V（4000mV）时，装置自动在200mV～4000mV量程范围内切换，并且电量从mV输出端输出；若输入额定值大于4V（4000mV）时，装置自动在20V～1000V量程范围内切换，并且电量从V输出端输出；若输入额定值小于、等于40 mA（40000 uA、0.04A）时，装置自动在2mA～40mA量程范围内切换，并且电量从uA、mA输出端输出。若输入额定值大于40mA（40000uA、0.04A）时，装置自动在0.2A～20A量程范围内切换，并且电量从A输出端输出。由于交直流大小电压、电流分不同的输出端，因此请注意接线）。交流电流表、直流电压表、直流电流表的校验操作方法与交流电压表类似。例如校验一块0.5级10kV/100V额定电压为10kV；5分格的指示交流电压表。具体操作分输入仪表参数信息、校验、存储。

<衡阳>天正华意电气设备有限公司 SF6密度继电器测试仪2023已更新(今日/立项)

衡阳三相标准功率源 直流源操作 在主菜单中，按“1”键进入“源操作”界面，在“源操作”界面中按“2”则显示如图6。在这里，可根据需要对直流源输出进行设置。通过显示器右边的按键根据提示设置直流电压和电流的量程、输出值。直流源操作方法与交流源操作方法类似。需要注意的是：当直流电压（电流）的档位为mV（uA、mA）档位时，只能对直流小电压、电流信号设置，不能对直流大电压、电流信号进行设置。直流电压、电流的档位为V、A档位时，只能直流大电压、电流信号进行设置，不能对直流小电压、电流信号进行设置。 A状态：步进1：10％ ：电量 ▲：送数方式 ?：量程图65. 5电阻、点频方波操作（因8508A的电阻测试电流超过装置电阻各量程允许输入电流（见附录），故送检时，不能以8508A作为电阻标准）在主菜单中，按“1”键进入“源操作”界面，在“源操作”界面中按“3”进入“电阻、点频”界面（图7）。在这里，可根据需要对电阻、点频输出进行设置。图的表格部分（输出检测）显示内置标准所测得的电阻值、点频输出值及送数方式的状态。表格下部分用于设置电阻幅值；设置电阻输出量程；设置点频输出值。底部为操作提示。通过显示器右边的按键根据提示可选择不同的操作方式。注：电阻与点频不能同时输出。

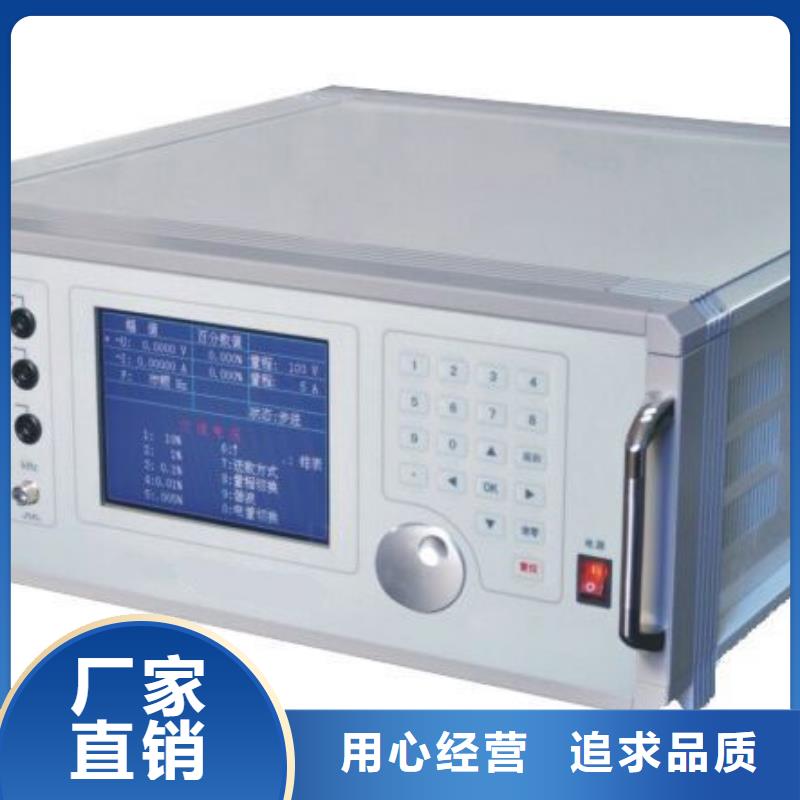

衡阳三相标准功率源 本装置是按照JJG124－2005《电流表、电压表、功率表和电阻表检定规程》、JJG 596-2012、JJG 307-2006的要求而设计的三相表源一体化装置。装置中表的核心技术用的是数字信号处理器（DSP）和16位高速模数转换器组成的高精度工频交流采集器；源的信号部分用的是DSP和16位高速数模转换器组成可控制的正弦波、畸变波信号源。装置具有精度高、工作稳定可靠、操作方便灵活等特点。2 主要功能及特点2．1 可半自动或手动检验电力系统中各种工频电表（电压表、电流表、功率表、频率表、功率因数表、相位表）的基本误差，电压、电流、波形、功率因数等影响量引起的改变量等。2．2 电源部分可生成具有2～31次谐波的畸变波，谐波个数、次数、幅度以及谐波对基波的相位均可程控。2．3 功放的工作频带为40Hz～1kHz，有良好的线性。电流功放为恒流源，电压功放为恒压源。由于重量轻，本装置更适合于现场校验使用。2．4 设有USB接口。通过上位机软件（选件），由计算机控制本装置可进行自动或手动检验，并对结果进行处理和管理。2．5 设有大容量的非易失性存贮器，可存贮300块被检仪表的检测原始数据，以供查阅和上传。2．6 可按电能表检测负荷点或自选点进行电能表校验

<衡阳>天正华意电气设备有限公司 SF6密度继电器测试仪2023已更新(今日/立项)

衡阳三相标准功率源 输入参数信息后按“OK”键装置自动进入分格点，电压自动升至点标准值位置，即20V处，在测量值栏下输入被检仪表上的显示值(例为20.005V) 再按一次“OK”键，计算出该点的误差值。装置自动进入顺序第二点(40V)的校验，光标在第二点测量值位置，装置电压值输出40V，在测量值栏下输入被检仪表上的显示值(例为40.005V) 再按一次“OK”键，计算出该点的误差值。其余3点依此类推。如不需校验全部5点，可在5点内任意选择所校点，按“▲”、“▼”键移动光标至所需校点上，按“OK”键，装置输出该点标准值所示的电量在测量值栏下输入被检仪表上的显示值再按一次“OK”键，既计算出该点的误差值。依此类推，按相同步骤实现其他点的校验。如某校验点误差超过9.999％，会在误差栏中显示＋error或-error。检定过程中如出现误按键使某校验点的误差过大或要对某校验点重新检测时，可按“▲”、“▼”移动光标到该校验点上，按“OK”键，装置输出该校验点标准值所示的电量，再在测量值栏下输入被检仪表上的显示值再按一次“OK”键，既计算出该点新的误差值。如需修改输入的测量值，可按“?”键移动光标至被修改数字位置，输入新数字。㈢ 存储各校验点完成校验后，按“?”键存储当前表数据，屏幕下部分显示表号（计量编号）、检测时间输入栏，要求输入表号和检测时间，输入表号和检测时间（表号为9位 检测时间为两位年月日格式）后按“OK”键，数据存入装置内的非易失存储器中以备随时调看和上传。若不想存储此次校验数据，按“返回”键即可。

<衡阳>天正华意电气设备有限公司 SF6密度继电器测试仪2023已更新(今日/立项)
<衡阳>天正华意电气设备有限公司 SF6密度继电器测试仪2023已更新(今日/立项)

衡阳三相标准功率源 本装置核心部分采用32位DSP和16位高速低功耗数模转换器组成高精度工频交流采集器。既可用做校验装置的标准表，又可用做测试校验装置的校验仪。采用6.4寸TFT彩色液晶屏，图表字符显示清晰。具有量程宽、精度高、工作稳定可靠、操作简单的特点。2 主要功能及特点2．1 可测量交流电压、电流、有功功率、无功功率、频率、相位和功率因数；2．2 可测量电压、电流谐波含量和波形失真度；2．3 作为测量有功电能、无功电能标准时，输出标准脉冲频率可达2MHZ；2．4 可测量校验装置的电压、电流、功率稳定度；2．5 可测量校验装置的标准偏差估计值；2．6 可测量校验装置的三相电压对称度、三相电流对称度；2．7可测量直流电压和直流电流（选项）；2．8设有RS-232接口，可由PC进行控制操作；2．9与校验台配合，可组成一套高精度、高稳定度的三相电表测试系统。

衡阳三相标准功率源 本装置是按照JJG124－2005《电流表、电压表、功率表和电阻表检定规程》的要求而设计的三相表源一体化装置。装置中表的核心技术用的是数字信号处理器（DSP）和16位高速模数转换器组成的高精度工频交流采集器；源的信号部分用的是DSP和16位高速数模转换器组成可控制的正弦波、畸变波信号源。装置具有精度高、工作稳定可靠、操作方便灵活等特点。2 主要功能及特点2．1 可半自动或手动检验电力系统中各种工频电表（电压表、电流表、功率表、频率表、功率因数表、相位表）的基本误差，电压、电流、波形、功率因数等影响量引起的改变量等。2．2 电源部分可生成具有2～31次谐波的畸变波，谐波个数、次数、幅度以及谐波对基波的相位均可程控。2．3 功放的工作频带为40Hz～1kHz，有良好的线性。电流功放为恒流源，电压功放为恒压源。由于重量轻，本装置更适合于现场校验使用。2．4 设有USB转RS-232接口。通过上位机软件（选件），由计算机控制本装置可进行自动或手动检验，并对结果进行处理和管理。2．5 设有大容量的非易失性存贮器，可存贮300块被检仪表的检测原始数据，以供查阅和上传。

<衡阳>天正华意电气设备有限公司 SF6密度继电器测试仪2023已更新(今日/立项)
SF6密度继电器测试仪2023已更新(今日/立项) <衡阳>天正华意电气设备有限公司

衡阳三相标准功率源单相标准功率源采用表源一体化结构，全数字闭环标准源技术，使用嵌入式系统、大屏幕TFT彩色液晶显示器及触摸屏、CPLD芯片和高精度A/D、D/A等一系列先进器件，体积小重量轻，可广泛应用于电能计量行业、电气实验室和其他相关部门及现场使用。它具有以下特点： 采用触摸屏控制面板加面膜按键，显示信息量大，使用简单方便。 内嵌高等级标准电能表，并以此为标准进行数字闭环反馈，电压、电流、频率、相位、有功功率、无功功率、视在功率、功率因数等各参量均可作为标准使用。 具有多种保护功能：限流保护、功放保护、电压短路保护、电流开路保护、功放热保护等功能。 智能档位：在仪器允许输出的范围内，用户可以任意设定电压电流各自的额定电压、电流档位，电压电流的试验点、调节细度均参照用户设定的额定档位值，方便用户操作电流、功率因数试验点丰富，便于配置各种校表方案 数据存储量大，可以很方便查询到校验数据。 带有RS232串口，便于计算机控制及升级软件。

衡阳三相标准功率源 三相交直流程控标准标准功率源采用表源一体化结构、全数字闭环标准源技术，使用嵌入式系统、7寸TFT彩色液晶显示器、CPLD芯片和高精度A/D、D/A等一系列先进器件，体积小重量轻，可广泛应用于电能计量行业、电气实验室和其他相关部门，便于携带到现场使用。它具有以下特点：采用触摸屏控制面板加面膜按键，显示信息量大，使用简单方便 内嵌高等级标准功率电能表，并以此为标准进行数字闭环反馈，电压、电流、频率、相位、有功功率、无功功率、视在功率、功率因数等各参量均可作为标准使用。 可校验各种型号单、三相电能表。 具有多种保护功能：限流保护、功放保护、电压短路保护、电流开路保护、功放热保护等功能。三相电压、电流回路独立控制，每一相的电压、电流输出参量可分别调节。具有谐波输出、电流正反向、逆相序、手动或自动换挡智能档位：在仪器允许输出的范围内，用户可以任意设定三相电压、电流各自的额定电压、电流档位，电压电流的试验点、调节细度均参照用户设定的额定档位值，方便用户操作。 电压、电流、相位试验点丰富，便于操作。 带RS232串口，开放通讯规约，便于计算机控制及升级软件。

<衡阳>天正华意电气设备有限公司 SF6密度继电器测试仪2023已更新(今日/立项)

衡阳三相标准功率源 在交流频率输出设置界面中:按数字键“1～5”是分别步进调节升或降，当前标频(市电状态下调节无效)的1～0.001幅值。可通过按数字键“6”（升降切换）来选择升降状态；按“7”键进行循环切换相别；按“8”键进行有功、无功循环切换；按“9”（市电/标频）键进行切换“标频”、“市电”状态。所切换的状态在“输出设置”的各项显示栏中显示。在“标频”状态下，可通过按“1～5”（步进量）键配合“6”（升降切换）（相别切换）键“步进方式”或用“7”键配合“送数方式”（具体操作见送数操作）设置频率幅值。输出测 谐波设置操作谐波设置与其它设置不同，说明如下：在图4所示界面里，按屏幕下边六个按键中的“谐波”键，显示如图5。此时可通过“”或“”键在2次谐波栏的“电压幅度”、“电压角度”、“电流幅度电流角度”间移动光标，按数字键输入所需设置值，再按“OK”完成设置（不按“OK”设置无效，保持原值）。若要设置其它次数谐波，可通过“”或“”键，把所需设置谐波移到前排（有光标指示），再按上述操作即可。（注：如果同时加入多次谐波，总幅度不要超过40％。）5. 3. 1. 2送数操作在任意“交流XX输出设置”界面中，按屏幕下方的“送数”键，显示如图6，同时屏幕下方的“送数”键变为“步进”键。若要从“送数状态”返回到“步进状态”，只需按一下屏幕下方的“步进”键即可。在“手动送数”框里输入所需数值（含小数点），再按相应“电压”，或“电流”，或“因数”，或“频率”，或“角度”键，即一步到位地输出所设定相别的上述各量。其中：⑴ 对于电压、电流在“手动送数”框里是以电压、电流当前档位的百分比输入方式还是以实际值输入方式，由“系统设置”中“装置选项设置”内的设置决定。⑵ 对于电压、电流以实际值输入方式送数时，在“手动送数”框输入实际值后，再按“电压”、“电流”键，装置根据所送的实际值，自动将档位设置为该实际值电压、电流档位，并一步到位输出相应电压、电流值，故在“实际值输入方式”状态下对电压、电流送数时需谨慎，小心以免因误输入所需实际值，按“电压”、“电流”键后，会造成被接表的过压、过流损坏。

<衡阳>天正华意电气设备有限公司
SF6密度继电器测试仪2023已更新(今日/立项) <衡阳>天正华意电气设备有限公司

衡阳三相标准功率源上位机软件操作6．1注意事项：＊ 电脑配制要求：在Win98或更高版本操作平台上运行本程序；须装有 程序，需有一个USB接口。＊ 在执行“通讯连接”前，需先将USB通讯线连接好、串口设置正确、装置处在“数据传输”状态下，才可以进行“通讯连接”，否则无法正常通讯。电压档位 远 控 中图21（硬件通讯界面）6．2 主界面运行上位机程序，进入上位机程序主界面。此时处在未对装置执行通讯的状态，只能进行各种信息更改、查询和打印记录操作，不能对装置的数据进行上传操作。只有进行“系统联机”操作并通讯正常后（见图 “硬件通讯界面”），才可以进行上位机程序的所有操作。图22（主界面）在主界面中可利用中文下拉菜单或快捷图标进入各界面进行具体操作。中文下拉菜单：在主界面中，将鼠标单击“系统设置”、“通讯连接”、“数据采集”、“数据管理”按钮即进入相应的界面。快捷图标提示：在主界面中，将鼠标停留在快捷图标上会有中文提示。若没有提示时，用鼠标在主界面空白处单击一下，再将鼠标停留在快捷图标上，将会有中文提示。6．3 系统设置“系统设置”包括“串口设置”、“其他设置”设置窗口。6．3．1 “串口设置”在“串口设置”窗口可对与装置连接的USB通讯线占用电脑的串口号进行设置。其中：1、USB通讯线的一端接装置的USB通讯接口，另一端接电脑任意的USB接口。2、使用CP210x 型USB通讯线进行电脑与装置联机通讯的操作说明2、1 安装CP210x 型USB通讯线驱动程序若电脑系统是 时，请双击“CP210x(WIN95 WIN98 WIN2000 WINXP 系统驱动程序)”文件夹→双击“ 进行CP210x 型USB通讯线驱动程序安装。然后将USB通讯线的一端接装置后板的USB通讯接口，另一端接电脑任意的USB接口，开启装置电源，电脑新硬件自动安装完毕后，其所占用电脑的“COM”号会在电脑“设备管理器”中的“端口”内显示（XP系统查看方式：用鼠标右键点击“我的电脑”→鼠标左键点击“属性”→“硬件”→“设备管理器”→“端口”）。

衡阳三相标准功率源 产品简介本装置是采用现代测试DDS波形合成高速数字处理器( DSP )复杂可编程逻辑阵列( CPLD )大规模集成功放嵌入式计算机系统等技术而设计。适用于电能表(选配），交直流指示仪表的检定和校准，是电力系统用于电力产品检定和校准的理想设备。二、产品主要功能及特点?国内首创将系统、测量和信号产生集成在一个模块上，产品集成度高，故障率低，体积小，重量轻，响应速度快，效率高，可靠性高，功能强，输出功率大，标准源输出。?采用独创操作系统，开机立即显示测试画面，无需导引程序，响应速度快，工作效率高。?视窗和按键操作结合（二功能兼备），操作具有多样性，可适用于不同人群和习惯，操作简单。?内含交直流标准源，可直接检定各种交直流指示仪表。?可自动检定各种电能表(选配)和指示仪表的各项指标。?电压，电流，功率，相位，频率，谐波均采用优越闭环输出，设置点一次到位，软件调整，使用方便。?电压，电流，相位设有丰富常用实用点，操作简单，一点到位，使用便捷效率高。?备有数字旋转编码器调节，使用便捷，简单。?输出电压，电流和功率均为高精度，高稳定度标准源，软件校准。?输出标准谐波2～31次，可单次或任意叠加多次谐波输出。?三相电压之间，三相电流之间，各相电压和电流之间可任意移相，因此也可模拟各种电力故障输出。?具备三相频率独立设置，分相变频。?备有多重报警和保护功能，故障自行检测，并显示故障类型和部位，使用可靠。?备有接口和软件，接口协议开放，用户可自行编程控制仪器。?可支持国内同类产品操作软件使用。
